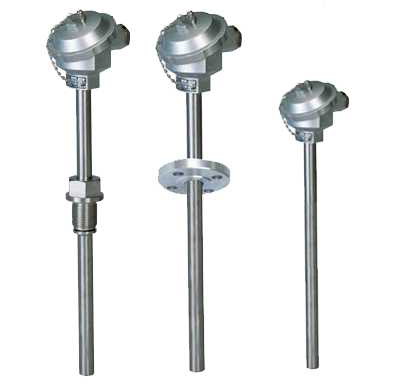

- 商品名稱：裝配熱電偶
- 添加時間：2019-04-08 16:50:50
- 推薦度：
介紹：
產品說明:
本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用******IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據******規定，生產符合IEC******標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
主要技術參數
測量范圍及基本誤差限
| 熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
| 鎳鉻－康銅 | WRK | E | 0－800℃ | ±0.75%t |
| 鎳鉻－鎳硅 | WRN | K | 0－1300℃ | ±0.75%t |
| 鉑銠13-鉑 | WRB | R | 0-1600℃ | ±0.25%t |
| 鉑銠10－鉑 | WRP | S | 0－1600℃ | ±0.25%t |
| 鉑銠30－鉑銠6 | WRR | B | 0－1800℃ | ±0.25%t |
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
| 熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
||||||||||||||
