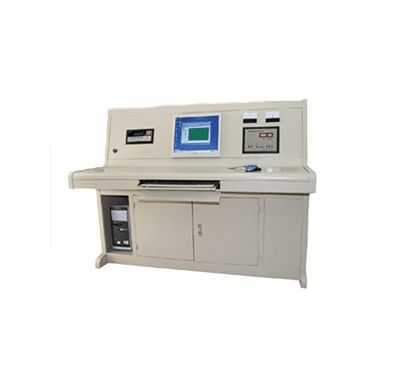

100-C熱工全自動檢定系統 100-C型熱工全自動檢定系統是***新開發研制的第四代熱工自動檢定產品之一。它是在Windows 環境下，******使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。系統******按照******計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統******實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還******了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢******了方便。

技術指標

掃描開關寄生電勢	≤0.4 u V
分辨力	***高電勢測量分辨力0.1 u V
分辨力	***高電阻測量分辨力0.1mΩ
準確度	電勢測量不確定度≤0.01%
	電阻測量不確定度≤0.01%
	熱電偶檢定不確定度≤1.2℃
	（含二等標準熱電偶年變化0.7℃)
	熱電阻檢定不確定度≤0.05℃
恒溫的穩定度	熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min
恒溫的穩定度	熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min
冷端自動補償	當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃
檢定溫度	熱電偶300～1100℃
檢定溫度	熱電阻0～300℃（包括低溫?zé)犭娕迹?/font>
檢定支數	熱電偶可同時檢定1—5支
檢定支數	熱電阻可同時檢定1—5支，熱電阻允許在同一溫度點上進行多批檢定
一次可連續檢定點	熱電偶4個
一次可連續檢定點	熱電阻3個
檢定時間	熱電偶檢定，正常條件下平均每百度約30分鐘
工作環境	環境溫度20℃±3℃
工作環境	相對濕度≤75%
使用電源	AC220V±10% 50±1HZ
使用電源	要求接地電阻≤4Ω

系統的硬件配置

100-C熱工自動檢定系統由高精度數字多用表、主控箱、可控硅調節器、微機系統、恒溫裝置（檢定爐和油槽）以及測量導線和通訊導線組成，如圖所示。

100-C熱工儀表自動校驗系統配置清單

微機系統	名稱	單位	數量	備注
	主機	套	1	配置P4 2.0以上256M 60G、光軟驅，控制板卡（已裝配）
	顯示器	臺	1	17寸純平
	激光打印機	臺	1	EPSON或CANON系列
	電腦桌	張	1
	通訊電纜	根	1
	多用電源插座	只	2
數 采系統	主控箱	臺	1
	測量控制電纜	套	1
	萬用表（進口）	根	1	KEITHLEY 6 1/2位（進口）
	溫度傳感器	支	1	冷端補償用
控溫系統	可控硅調節器	臺	1
	控制信號線	根	1
	電源線	根	1
其他配件	管式檢定爐	臺	1
	標準油槽	臺	1
	標準水槽	臺	1
	冰點器	臺	1
	創冰機	臺	1
	二等標準熱電阻	支	1
	二等標準熱電偶	支	1
	二等標準下班管溫度計	套	1
	軟件資料	套	1	軟件光盤、合格證、說明書
