- 商品名稱：整體小孔板、內藏小孔板
- 添加時間：2019-04-12 14:46:34
- 推薦度：
產品說明:
1、機翼型測風裝置
機翼測風裝置是目前國內電力行業一二次風量測量中運用***廣的一種流量測量裝置，它與其它測風裝置比較有如下優點：
a、具有******的機翼線型，能產生較大的差壓，測量穩定。
b、采用雙機翼或多機翼結構，裝置本身長度短，并且所需上下游直管段也較短。
c、壓損較小，產生的壓損不超過差壓值的14%。
d、流束均勻穩定，對流體具有一定的整流作用。
e、安裝維護方便。
f、精度較高，在***大流量的30～100%范圍內，誤差不超過2%。
型 號：LGJT-A(法蘭聯接)
LGJT-B(焊接)
取壓方式：特殊取壓
適用壓力：≤1.6MPa
適用管徑：≥300mm
組件標準：行業標準
結構形式：(如右圖所示)
2、雙重文丘里管和插入式低壓損流量計
適用于各種方管或圓形管道的流量測量，它具有長久壓力損失極小，價格低廉，要求的直管段長度較短的特點，特別適用于大管徑大流量的測量。
型 號：LGST LGFT
取壓方式：特殊取壓
適用壓力：≤6.4MPa
適用管徑：360～3000mm
組件標準：行業標準
結構形式：(如左圖所示)
3、均速流量計(阿牛巴流量計)
適用于各種方管或圓形管道的流量測量，它具有長久壓力損失極小，價格低廉，要求的直管段長度較短的特點，適用于大管徑大流量的測量，在風量測量中運用較廣。
型 號：LGZT
取壓方式：特殊取壓
適用壓力：0.01～6.4MPa
適用管徑：25～3000mm
組件標準：行業標準
結構形式：(圓形、菱形如左圖所示)
4、1/4圓孔板錐形入口孔板和雙重孔板
對于管道雷諾數很小或介質粘度高的場合，應用孔板或噴嘴等來測量很難達到要求，而這些裝置正是專為此而設計的。
型 號：LGEH LGEF LGRH LGYH
取壓方式：環室取壓 鉆孔取壓
法蘭取(D≥40)
適用壓力：≤1.6MPa
適用管徑：25～400mm
組件標準：行業標準
結構形式：(如左圖所示)
5、圓缺孔板和偏心孔板
圓缺孔板和偏心孔板適用于臟污介質的流量測量，它使含有沉淀雜質或懸浮雜質的介質更容易通過孔板，不會在孔板前端形成堆積而影響測量。
型 號：LGQZ LGQF LGQJ
取壓方式：鉆孔取壓 法蘭取壓 徑距取壓
適用壓力：≤16.0MPa
適用管徑：50～2000mm
組件標準：行業標準
結構形式：(如左圖所示)

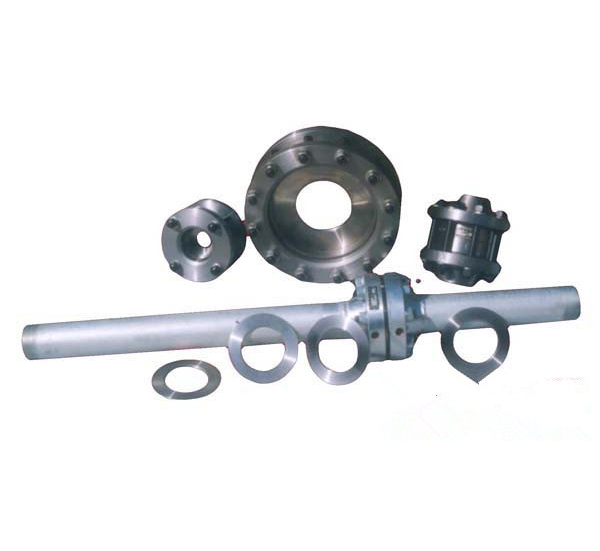

6、整體小孔板、內藏小孔板
小孔板適用管道內徑小于50mm的場合的流量測量。
型 號：LGMZ LGNF
取壓方式：角接取壓 法蘭取壓
適用壓力：≤16.0MPa
適用管徑：15～50mm
組件標準：行業標準
結構形式：(如左圖所示)
7、高壓透鏡孔板
高壓透鏡孔板適用于壓力大于20MPa場合的流量測量，一般在化工和煉油部門的高壓場合應用較多。
型 號：LGGH
取壓方式：角接取壓
適用壓力：≥20MPa
適用管徑：15～150mm
組件標準：行業標準
