隔膜壓力表是壓力測量裝置，其工作原理當彈性傳感器（隔膜）受到壓力時，它會偏離。該偏差與校準時施加的壓力成比例。
隔膜壓力表的結構：
隔膜壓力表的主要部分是一個薄的圓形板（由彈性金屬制成），它的邊緣牢固地固定。隔膜可以是扁平的或波紋狀的。

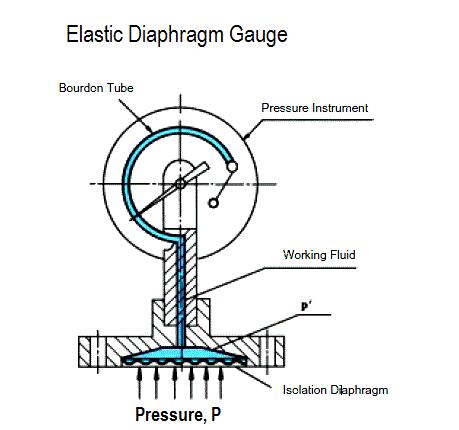

圖中示出了波紋膜片，其中膜片的位移通過機械裝置放大。在圖中示出了平膜片，其中膜片的位移由諸如平行板電容器的次級換能器檢測。
隔膜壓力表的上部固定有重量可忽略不計的突起。在隔膜指示器的情況下，該突出部又連接到鏈節 - 扇形 - 小齒輪布置，該隔膜指示器使用機械裝置來延伸位移。
指針連接到小齒輪，使其在由壓力校準的刻度上掃描。如果通過諸如平行板電容器的次級換能器檢測到位移，則其移動板連接到突出部。
隔膜壓力表運作理論：
隔膜壓力表的下側暴露于待測壓力。由于施加的壓力，隔膜壓力表變形。那是往往會向上移動的橫膈膜。隔膜的這種變形與施加的壓力成比例。在機械系統中，這種變形通過小齒輪連桿扇區的布置而放大。也就是說，膜片的線性位移變?yōu)樾↓X輪的放大的旋轉運動。當小齒輪旋轉時，它使指針粘附在其上，以在校準的壓力刻度上占據新的位置，該位置成為施加壓力的量度。
在具有平行板電容器的布置的情況下，可移動板向上移動，因此減小了板之間的空間。這導致電容器的電容成為施加壓力的量度。
隔膜壓力表的好處：
1、***大的好處是它們的成本更低
2、它們具有廣泛的線性標度。
3、它們可以承受過大的壓力，因此使用安全。
4、沒有長久的零變化。
5、它們可以測量******壓力和表壓，即壓差。
隔膜壓力表的局限性：
1、沖擊和振動會影響其性能，因此須***加以保護。
2、當用于測量高壓時，隔膜損壞。
3、這些儀表很難修理。
