1、概述

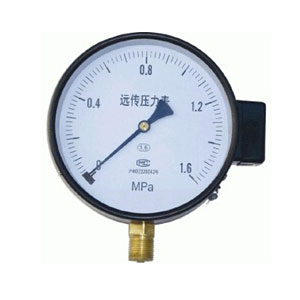

電阻遠傳壓力表 適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在
電阻遠傳壓力表內部設置一滑線電阻式發送器,故可把被測值以電量傳至遠離測量的二次儀表上,以實現集
中檢測和遠距離控制。此外，本電阻遠傳壓力表并能就地指示壓力，以便于現場工作檢查。
2、主要技術指標
w 準確度等級：16級
w發送器起始電阻值：30～20Ω
w發送器滿度電阻值：340～400Ω
w發送器接線端外加電壓不大于6V
w電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測（控）介質的急劇脈動
應對儀表正常工作無明顯影響。
w溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
3、結構原理
本電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成.電阻遠傳壓力表機械部分
的作用與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此,當齒輪傳動機構中
的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于 電刷在電阻器上滑行，
使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一 相應的讀數值。同時，一次
儀表也指示出相應的壓力值。
|
